Πόσο σωστό είναι το αεροστάσιό σας; – Επιλογή κατάλληλου δικτύου (Μέρος 4)

Εισαγωγή

Αν ο πεπιεσμένος αέρας είναι η καρδιά ενός εργοστασίου, τότε το δίκτυο αποτελεί τις αρτηρίες που τον μεταφέρουν σε κάθε σημείο χρήσης. Παρότι οι σωληνώσεις είναι απολύτως κρίσιμες για τη λειτουργία ενός συστήματος πεπιεσμένου αέρα, η σημασία τους συχνά υποτιμάται και συγκαταλέγονται στα πρώτα κόστη που περικόπτονται όταν απαιτείται μείωση του προϋπολογισμού.

Στην πράξη, όμως, η επιλογή του υλικού των σωληνώσεων επηρεάζει άμεσα την πτώση πίεσης, την ποιότητα του αέρα και τις διαρροές. Είτε πρόκειται για νέα εγκατάσταση είτε για αναβάθμιση υφιστάμενου συστήματος, το παρόν άρθρο παρέχει καθοδήγηση για την επιλογή κατάλληλων υλικών, καθώς και βασικές αρχές διαστασιολόγησης και εγκατάστασης, με στόχο τη μέγιστη δυνατή απόδοση του συστήματος.

Πτώση Πίεσης

Η πτώση πίεσης είναι η μείωση της πίεσης από την έξοδο του αεροσυμπιεστή έως τα σημεία χρήσης. Παρότι δεν μπορεί να εξαλειφθεί πλήρως, η βέλτιστη πρακτική επιβάλλει τον περιορισμό της στο ελάχιστο δυνατό επίπεδο. Ένα σωστά μελετημένο σύστημα δεν θα πρέπει να παρουσιάζει πτώση πίεσης μεγαλύτερη από 3%, από την έξοδο του αεροστασίου (συμπεριλαμβανομένων ξηραντών και φίλτρων) έως το πιο απομακρυσμένο σημείο του δικτύου.

Μικρές απώλειες είναι αναμενόμενες, ωστόσο η υπερβολική πτώση πίεσης υποβαθμίζει την απόδοση και αυξάνει την κατανάλωση ενέργειας. Οι περιορισμοί ροής οδηγούν σε υψηλότερη πίεση λειτουργίας, με άμεσο ενεργειακό κόστος. Ενδεικτικά, κάθε αύξηση κατά 0,5 bar συνεπάγεται περίπου 3,5% υψηλότερη απαιτούμενη ισχύ από τον αεροσυμπιεστή. Δεδομένου ότι ο πεπιεσμένος αέρας αποτελεί συχνά τον μεγαλύτερο καταναλωτή ηλεκτρικής ενέργειας σε ένα εργοστάσιο, ο έλεγχος της πτώσης πίεσης προσφέρει ουσιαστικές ευκαιρίες εξοικονόμησης κόστους.

Πότε είναι η κατάλληλη στιγμή για αναβάθμιση

Τα συστήματα διανομής πεπιεσμένου αέρα, όπως όλα τα μηχανολογικά συστήματα, φθείρονται με την πάροδο του χρόνου. Όταν τα προβλήματα στο δίκτυο σωληνώσεων δεν αντιμετωπίζονται έγκαιρα, οδηγούν σε αυξημένο κόστος και μειωμένη αποδοτικότητα. Εάν παρατηρείτε κάποιο από τα παρακάτω σημάδια, είναι πιθανό να απαιτείται αξιολόγηση και αναβάθμιση του δικτύου.

1. Υπερβολική πτώση πίεσης
   Μόνιμη πτώση πίεσης υποδηλώνει φραγές, επικαθίσεις ή υποδιαστασιολογημένο δίκτυο, με αποτέλεσμα μειωμένη απόδοση και αυξημένη κατανάλωση ενέργειας.
2. Υψηλός ρυθμός διαρροών
   Στην Ευρώπη, έως και 25% του πεπιεσμένου αέρα χάνεται λόγω διαρροών. Οι διαρροές αυξάνουν δραστικά το ενεργειακό κόστος. Η συνεχής ανάγκη επισκευών αποτελεί σαφή ένδειξη ότι το σύστημα χρειάζεται συνολική αναβάθμιση. Ο παρακάτω πίνακας δείχνει πόσο σημαντικό κόστος μπορεί να προκαλέσει ακόμη και μία μόνο διαρροή.

Διάμετρος διαρροής	7 bar(g)
1,6 mm	737 €
6,4 mm	11.810 €
9,5 mm	26.540 €

Ο υπολογισμός έγινε για 4.500 ώρες λειτουργίας ανά έτος και τιμή κιλοβατώρας 0.15€/KWh.

3. Ορατή διάβρωση
   Η διάβρωση αποδυναμώνει τις σωληνώσεις, αυξάνει τον κίνδυνο αστοχιών και επηρεάζει αρνητικά την ποιότητα του αέρα, ιδιαίτερα σε παλαιά δίκτυα από σίδηρο.
4. Φραγμένα φίλτρα
   Η συχνή αντικατάσταση φίλτρων υποδηλώνει εσωτερικές επικαθίσεις ή αποκόλληση υλικού από τα τοιχώματα των σωληνώσεων, γεγονός που αυξάνει το λειτουργικό κόστος και μειώνει την αποδοτικότητα.
5. Ρύπανση στην παροχή αέρα
   Η εσωτερική διάβρωση προκαλεί ρύπανση του πεπιεσμένου αέρα, επηρεάζοντας εργαλεία, εξοπλισμό και την ποιότητα του τελικού προϊόντος.
6. Μη αποδοτικός σχεδιασμός
   Παλαιά δίκτυα με αλλεπάλληλες επεκτάσεις, μακριές διαδρομές και «νεκρά άκρα» οδηγούν σε αστάθεια πίεσης. Συχνά, η βέλτιστη λύση είναι ο επανασχεδιασμός με δίκτυο τύπου βρόχου (loop).
7. Υποδιαστασιολογημένες σωληνώσεις
   Η αύξηση των αναγκών σε πεπιεσμένο αέρα καθιστά τα παλαιά δίκτυα ανεπαρκή, προκαλώντας υπερβολική πτώση πίεσης και μειωμένη απόδοση.
8. Θέματα ασφάλειας
   Ρωγμές, διαρροές ή θραύσεις σωληνώσεων αποτελούν σοβαρό κίνδυνο. Ιδιαίτερη προσοχή απαιτείται σε παλαιά πλαστικά δίκτυα ή υλικά μη εγκεκριμένα για πεπιεσμένο αέρα.
9. Υψηλό ενεργειακό κόστος
   Αυξανόμενοι λογαριασμοί ενέργειας χωρίς αντίστοιχη αύξηση παραγωγής μπορεί να οφείλονται σε αναποτελεσματικό δίκτυο με σημαντικές απώλειες.
10. Συχνές επισκευές
    Όταν οι επισκευές είναι συνεχείς και τα ίδια προβλήματα επανεμφανίζονται, το σύστημα πλησιάζει στο τέλος της ωφέλιμης ζωής του, με αυξημένο downtime και κόστος συντήρησης.

Υπολογισμός διαμέτρου σωληνώσεων πεπιεσμένου αέρα

Τα παρακάτω βήματα είναι απαραίτητα για τον υπολογισμό των σωστών διαμέτρων σωληνώσεων σε ένα δίκτυο πεπιεσμένου αέρα.

1. Καθορισμός απαιτήσεων παροχής αέρα
   Η διαστασιολόγηση ξεκινά με τον υπολογισμό της απαιτούμενης παροχής αέρα. Η συνολική ζήτηση προκύπτει από το άθροισμα όλων των καταναλώσεων, με ιδιαίτερη έμφαση στη μέγιστη (αιχμιακή) ταυτόχρονη ζήτηση.
   Όσο μεγαλύτερη είναι η παροχή που διέρχεται από τις σωληνώσεις, τόσο μεγαλύτερη πρέπει να είναι και η διάμετρός τους. Ακόμη και μικρές μεταβολές στη διάμετρο επηρεάζουν σημαντικά τη ροή, την πτώση πίεσης και την ενεργειακή αποδοτικότητα του συστήματος.
2. Υπολογισμός συνολικού ισοδύναμου μήκους
   Η πτώση πίεσης αυξάνεται λόγω της τριβής του αέρα με τα τοιχώματα των σωλήνων. Όσο μεγαλύτερη είναι η συνολική διαδρομή, τόσο μεγαλύτερες είναι και οι απώλειες.

   Για τον υπολογισμό του συνολικού ισοδύναμου μήκους:

   • Αθροίζουμε όλα τα ευθύγραμμα τμήματα μεταξύ αεροσυμπιεστή και πιο απομακρυσμένου σημείου χρήσης.
   • Προσθέτουμε το ισοδύναμο μήκος όλων των εξαρτημάτων (γωνίες, ταυ, βάνες), καθώς επιβραδύνουν τη ροή και αυξάνουν την πτώση πίεσης.

   Το συνολικό ισοδύναμο μήκος χρησιμοποιείται για τον ακριβή υπολογισμό της πτώσης πίεσης και της απαιτούμενης διαμέτρου σωληνώσεων.

3. Πίεση λειτουργίας και αποδεκτή πτώση πίεσης
   Παρότι η παροχή αέρα αποτελεί τον βασικό παράγοντα για τη διαστασιολόγηση των σωληνώσεων, στους υπολογισμούς λαμβάνεται υπόψη και η πίεση λειτουργίας του συστήματος.
   Όσο αυστηρότερες είναι οι απαιτήσεις σταθερής πίεσης στο σημείο χρήσης, τόσο μεγαλύτερη πρέπει να είναι η διάμετρος των σωληνώσεων.

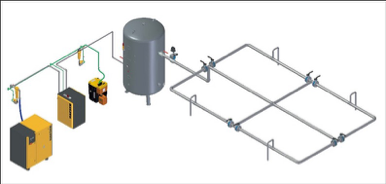

   Σημείωση: Δίκτυα τύπου βρόχου (loop), όπως το παρακάτω, μπορούν να μειώσουν την πτώση πίεσης έως και 50% σε σύγκριση με γραμμικά δίκτυα ίσου ισοδύναμου μήκους.





4. Υπολογισμός απαιτούμενης διαμέτρου σωλήνα

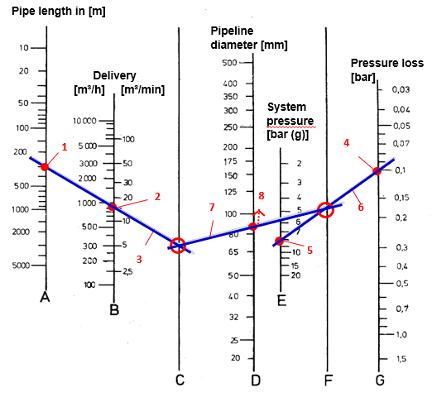

   Με βάση την παροχή, το συνολικό ισοδύναμο μήκος, την πίεση λειτουργίας και την αποδεκτή πτώση πίεσης, η διάμετρος των σωληνώσεων επιλέγεται μέσω πινάκων διαστασιολόγησης (Πίνακας Α) ή εξειδικευμένων υπολογιστικών εργαλείων.



Στην εταιρεία ΒΑΜΒΑΚΑΣ ΒΙΟΜΗΧΑΝΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ διαθέτουμε ειδικά λογισμικά υπολογισμού, τα οποία, χρησιμοποιώντας τα παραπάνω δεδομένα, υπολογίζουν επακριβώς τις κατάλληλες διαμέτρους των σωληνώσεων, ώστε να διατηρείται η πτώση πίεσης εντός αποδεκτών ορίων και να εξασφαλίζεται αποδοτική λειτουργία του συστήματος.

Βασικές αρχές σχεδιασμού συστήματος

Ο σωστός σχεδιασμός του συστήματος είναι καθοριστικός για την αποδοτικότητα του πεπιεσμένου αέρα, ανεξαρτήτως του υλικού των σωληνώσεων:

• Διαστασιολογήστε γενναιόδωρα τις κύριες γραμμές διανομής, ώστε να ελαχιστοποιείται η πτώση πίεσης.
• Προτιμήστε δίκτυα τύπου βρόχου (loop systems) αντί για γραμμικές διαδρομές, για πιο ομοιόμορφη και σταθερή πίεση.
• Εγκαταστήστε κατακόρυφα σκέλη αποστράγγισης (drain legs) στα χαμηλά σημεία του δικτύου, για τη συλλογή και απομάκρυνση των συμπυκνωμάτων.
• Τοποθετήστε τα σημεία λήψης αέρα στο επάνω μέρος των κύριων γραμμών, ώστε να περιορίζεται η μεταφορά υγρασίας.
• Προβλέψτε βάνες απομόνωσης, ώστε να διευκολύνεται η συντήρηση και οι μελλοντικές τροποποιήσεις του συστήματος.
• Λάβετε υπόψη μελλοντικές επεκτάσεις κατά τη διαστασιολόγηση των κύριων γραμμών διανομής.

Τα συστήματα σωληνώσεων αλουμινίου απλοποιούν σημαντικά πολλές από αυτές τις σχεδιαστικές απαιτήσεις, χάρη στη modular φιλοσοφία και την ευκολία τροποποίησης, επιτρέποντας στο σύστημα να εξελίσσεται παράλληλα με τις μεταβαλλόμενες ανάγκες της εγκατάστασης.

• Στηρίξτε τις σωληνώσεις στα προβλεπόμενα διαστήματα, σύμφωνα με τις προδιαγραφές του κατασκευαστή.
• Προβλέψτε τη θερμική διαστολή, ιδιαίτερα σε συστήματα με σημαντικές διακυμάνσεις θερμοκρασίας.
• Διασφαλίστε τη σωστή στεγάνωση όλων των συνδέσεων — τα συστήματα αλουμινίου με στεγανοποιήσεις O-ring προσφέρουν συνήθως ανώτερη στεγανότητα σε σύγκριση με σπειρωτές συνδέσεις με υλικά στεγανοποίησης.
• Ελέγξτε το σύστημα για διαρροές πριν τεθεί σε πλήρη λειτουργία.

Τα συστήματα αλουμινίου με συνδέσμους τύπου push-to-connect απλοποιούν δραστικά τις διαδικασίες εγκατάστασης σε σύγκριση με τα παραδοσιακά υλικά, μειώνοντας τόσο τις απαιτήσεις σε εργασία όσο και την πιθανότητα σφαλμάτων κατά την εγκατάσταση.

Συνήθη υλικά σωληνώσεων

Τα πιο συνηθισμένα υλικά σωληνώσεων περιλαμβάνουν τον ανοξείδωτο χάλυβα, το αλουμίνιο, τον γαλβανισμένο χάλυβα, τον μαύρο χάλυβα και το PVC. Ο πίνακας Β παρουσιάζει τα πλεονεκτήματα και τα μειονεκτήματα του κάθε υλικού. Το PVC συμπεριλαμβάνεται στη σύγκριση επειδή ακόμα χρησιμοποιείται, ωστόσο δεν είναι υλικό που συνιστάται, λόγω των σοβαρών θεμάτων ασφάλειας που μπορεί να προκύψουν.

Σε γενικές γραμμές, το αλουμίνιο αποτελεί τη βέλτιστη επιλογή, καθώς δεν είναι επιρρεπές σε επικαθίσεις και εξασφαλίζει για πολλά χρόνια διανομή πεπιεσμένου αέρα με χαμηλή πτώση πίεσης. Επιπλέον, το αλουμίνιο διατίθεται ως ολοκληρωμένο σύστημα, με απόλυτα συμβατούς συνδέσμους, προσφέροντας σχεδιασμό χωρίς διαρροές.

Ο ανοξείδωτος χάλυβας δεν παρουσιάζει προβλήματα επικαθίσεων ή διαρροών, όμως είναι ιδιαίτερα ακριβός και ενδείκνυται κυρίως για εξειδικευμένες εφαρμογές. Εάν απαιτείται, συνήθως είναι ήδη σαφές από τις προδιαγραφές της εφαρμογής.

Πίνακας Β

Υλικό	Πλεονεκτήματα	Μειονεκτήματα
Ανοξείδωτος χάλυβας	Δεν σκουριάζει, καλή ποιότητα αέρα Λεία εσωτερική επιφάνεια – χαμηλή πτώση πίεσης	Εγκατάσταση με υψηλές απαιτήσεις εργασίας Υψηλό κόστος υλικού
Αλουμίνιο	Ανθεκτικό στη διάβρωση Λεία εσωτερική επιφάνεια – χαμηλή πτώση πίεσης Ελαφρύ Εύκολη εγκατάσταση Χαμηλότερο συνολικό κόστος ιδιοκτησίας	—
Γαλβανισμένος χάλυβας	Μέτριο κόστος υλικού Διαθέσιμος εύκολα σε πολλές διαστάσεις Παρέχει κάποια προστασία από σκουριά	Η εξωτερική επιφάνεια είναι συχνά επικαλυμμένη Εγκατάσταση με υψηλές απαιτήσεις εργασίας Τραχιά εσωτερική επιφάνεια που ευνοεί επικαθίσεις και προκαλεί πτώση πίεσης Ενδέχεται να σκουριάσει στα σπειρώματα και να εμφανίσει διαρροές
Μαύρος χάλυβας	Μέτριο κόστος υλικού Διαθέσιμος εύκολα σε πολλές διαστάσεις	Εγκατάσταση με υψηλές απαιτήσεις εργασίας Ενδέχεται να σκουριάσει και να εμφανίσει διαρροές Τραχιά εσωτερική επιφάνεια που ευνοεί επικαθίσεις και προκαλεί πτώση πίεσης
PVC	Ελαφρύ Χαμηλό κόστος	Δεν συνίσταται για χρήση σε πεπιεσμένο αέρα Χαμηλό επίπεδο ασφάλειας Μη συμμόρφωση με ορισμένους κανονισμούς σε συγκεκριμένες περιοχές Συσσωρεύει στατικό ηλεκτρισμό Επιρρεπές σε θραύση Οι κόλλες δεν είναι συμβατές με τα λιπαντικά των συμπιεστών

Όταν έρθει η στιγμή για αναβάθμιση, αξίζει να εξετάσετε τα πλεονεκτήματα των συστημάτων σωληνώσεων αλουμινίου. Οι σωλήνες αλουμινίου είναι ελαφριοί, ανθεκτικοί στη διάβρωση και εύκολοι στην εγκατάσταση, γεγονός που τους καθιστά ιδανική επιλογή για σύγχρονα συστήματα πεπιεσμένου αέρα. Προσφέρουν εξαιρετικά χαρακτηριστικά ροής, μειώνοντας τις πτώσεις πίεσης και την κατανάλωση ενέργειας.

Τα συστήματα αλουμινίου διασφαλίζουν επίσης υψηλή ποιότητα αέρα, απαλλαγμένη από σκουριά και ρύπους, συμβάλλοντας στη διατήρηση της αξιοπιστίας και της μακροζωίας των εργαλείων και του μηχανολογικού εξοπλισμού. Η αναβάθμιση σε σύστημα σωληνώσεων αλουμινίου οδηγεί σε μακροπρόθεσμη εξοικονόμηση κόστους, αυξημένη ενεργειακή αποδοτικότητα και συνολική βελτίωση της απόδοσης του συστήματος πεπιεσμένου αέρα. Πρόκειται για μια επένδυση που αποσβένεται γρήγορα, μέσω της μείωσης του ενεργειακού κόστους και της βελτιστοποίησης της λειτουργίας του συστήματος.

Στην εταιρεία ΒΑΜΒΑΚΑΣ ΒΙΟΜΗΧΑΝΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ διαθέτουμε σύγχρονα συστήματα σωληνώσεων αλουμινίου με καινοτόμους συνδέσμους μηχανισμού σύσφιξης τύπου grip-ring, που επιτρέπει γρήγορη και εύκολη εγκατάσταση, καθώς και ασφαλείς, στεγανές συνδέσεις χωρίς διαρροές, οι οποίες διατηρούν την απόδοσή τους στον χρόνο. Ένα σύστημα σωληνώσεων αλουμινίου υψηλής ποιότητας μπορεί να προσφέρει απροβλημάτιστη λειτουργία για δεκαετίες.
