Πόσο σωστό είναι το αεροστάσιό σας; – Ανάκτηση θερμότητας από αεροσυμπιεστές
Εισαγωγή
Η ενεργειακή αποδοτικότητα αποτελεί σήμερα έναν από τους σημαντικότερους παράγοντες ανταγωνιστικότητας για κάθε βιομηχανική επιχείρηση. Σε μια περίοδο όπου το κόστος ενέργειας παραμένει υψηλό και οι περιβαλλοντικοί κανονισμοί γίνονται όλο και πιο αυστηροί, οι επιχειρήσεις αναζητούν τρόπους να αξιοποιήσουν στο μέγιστο κάθε μονάδα ενέργειας που καταναλώνουν. Στα συστήματα παραγωγής πεπιεσμένου αέρα υπάρχει μια συχνά παραγνωρισμένη αλλά αποδοτική δυνατότητα εξοικονόμησης: η ανάκτηση της θερμότητας που παράγεται κατά τη λειτουργία των αεροσυμπιεστών.
Από πού προέρχεται η ενέργεια που περιέχεται στον πεπιεσμένο αέρα
Οι σύγχρονοι κοχλιοφόροι αεροσυμπιεστές αποτελούν ουσιαστικά μεγάλες πηγές θερμικής ενέργειας μέσα σε μια βιομηχανική εγκατάσταση. Η λειτουργία τους βασίζεται στη συμπίεση του αέρα μέσω μηχανικής ενέργειας. Κατά τη διαδικασία αυτή, η ηλεκτρική ενέργεια που τροφοδοτεί τον ηλεκτροκινητήρα μετατρέπεται σχεδόν εξ ολοκλήρου σε θερμότητα. Στην πραγματικότητα, σχεδόν το 100% της ηλεκτρικής ενέργειας που καταναλώνεται από έναν αεροσυμπιεστή μετατρέπεται σε θερμική ενέργεια μέσα στο σύστημα.
Μέρος αυτής της ενέργειας μεταφέρεται στον πεπιεσμένο αέρα ως δυναμικό ενέργειας, το οποίο αξιοποιείται στο σημείο κατανάλωσης, όταν ο αέρας εκτονώνεται. Ωστόσο, το μεγαλύτερο ποσοστό εκδηλώνεται ως θερμότητα που απομακρύνεται μέσω του συστήματος ψύξης του συμπιεστή. Η ενέργεια αυτή, αν δεν αξιοποιηθεί, χάνεται στο περιβάλλον. Με την κατάλληλη τεχνολογία μπορεί να ανακτηθεί και να χρησιμοποιηθεί για θέρμανση χώρων, παραγωγή ζεστού νερού ή υποστήριξη βιομηχανικών διεργασιών. Με τον τρόπο αυτό, η ίδια ηλεκτρική ενέργεια αξιοποιείται δύο φορές, μειώνοντας δραστικά το συνολικό ενεργειακό κόστος μιας επιχείρησης.
Κατανομή Θερμότητας
Η κατανομή αυτής της θερμότητας σε έναν τυπικό κοχλιοφόρο αεροσυμπιεστή είναι εντυπωσιακή.
- Περίπου το 76% της ανακτήσιμης θερμότητας βρίσκεται στο λάδι ψύξης του στοιχείου συμπίεσης
- Περίπου το 15% στον ίδιο τον πεπιεσμένο αέρα
- Ένα μικρότερο ποσοστό προέρχεται από τις απώλειες του ηλεκτροκινητήρα
Συνολικά, έως και το 96% της εισερχόμενης ενέργειας μπορεί να ανακτηθεί και να επαναχρησιμοποιηθεί. Μόνο ένα μικρό ποσοστό, περίπου 2%, παραμένει στον πεπιεσμένο αέρα και ένα άλλο 2% διαχέεται στο περιβάλλον από το περίβλημα του μηχανήματος. Αυτό σημαίνει ότι ένας αεροσυμπιεστής δεν αποτελεί μόνο καταναλωτή ενέργειας αλλά μπορεί να λειτουργήσει και ως αξιόπιστη πηγή θερμικής ενέργειας μέσα σε μια εγκατάσταση.

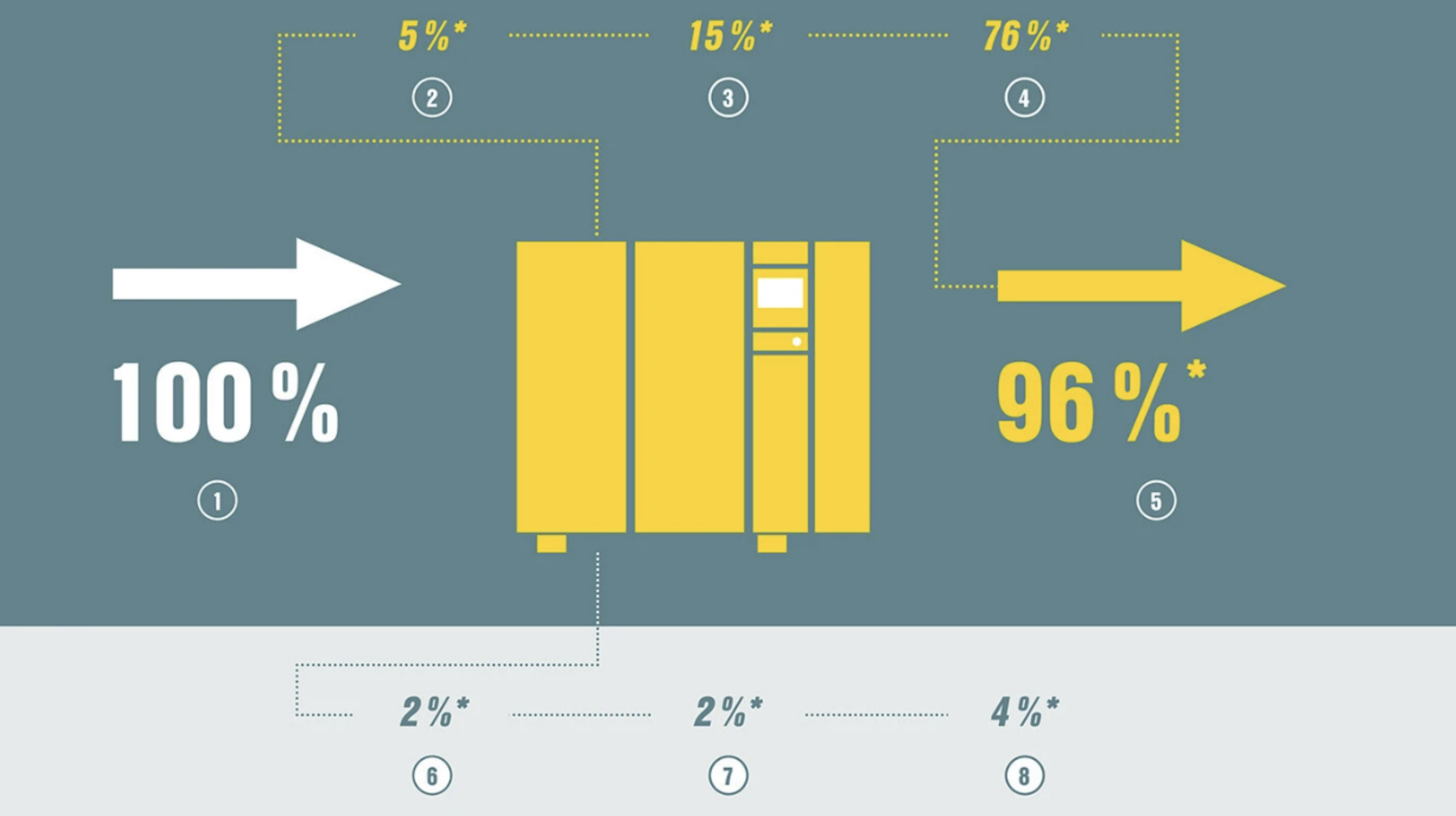

Το παρακάτω διάγραμμα θερμικής ροής — με παράδειγμα έναν λιπαινόμενο κοχλιοφόρο αεροσυμπιεστή — αποκαλύπτει πώς κατανέμεται αυτή η ενέργεια και ποιο μέρος της μπορεί να αξιοποιηθεί.
- (1) | 100% | Συνολική ηλεκτρική κατανάλωση
- (2) | ≈ 5% | Θερμότητα εξάτμισης από τον κινητήρα
- (3) | ≈ 15% | Ανακτήσιμη θερμότητα μέσω ψύξης πεπιεσμένου αέρα
- (4) | ≈ 76% | Ανακτήσιμη θερμότητα μέσω ψύξης υγρών
- (5) | ≈ 96% | Χρησιμοποιήσιμη θερμική ενέργεια
- (6) | ≈ 2% | Θερμότητα που ακτινοβολείται στο περιβάλλον
- (7) | ≈ 2% | Θερμότητα που παραμένει στον πεπιεσμένο αέρα
- (8) | ≈ 4% | Μη χρησιμοποιήσιμη θερμική ενέργεια
Πόση ενέργεια μπορεί πραγματικά να αξιοποιηθεί: Οικονομικό Όφελος και Απόσβεση
Η δυνατότητα ανάκτησης θερμότητας από αεροσυμπιεστές είναι ιδιαίτερα σημαντική, διότι η λειτουργία τους είναι συνήθως συνεχής και απαιτεί μεγάλες ποσότητες ηλεκτρικής ισχύος. Σε μια τυπική βιομηχανική εγκατάσταση, το κόστος ενέργειας αντιπροσωπεύει το μεγαλύτερο ποσοστό του συνολικού κόστους παραγωγής πεπιεσμένου αέρα. Με την αξιοποίηση της θερμότητας που παράγεται κατά τη συμπίεση, μια επιχείρηση μπορεί να καλύψει σημαντικό μέρος των αναγκών της σε θερμική ενέργεια χωρίς πρόσθετη κατανάλωση καυσίμου ή ηλεκτρικής ισχύος.
Η επένδυση σε ένα σύστημα ανάκτησης θερμότητας δεν είναι απλά μια "πράσινη" επιλογή, αλλά μια στρατηγική οικονομική κίνηση. Η εμπειρία έχει δείξει ότι για αεροσυμπιεστές με ισχύ άνω των 18,5 kW, το πρόσθετο κόστος εγκατάστασης των συστημάτων ανάκτησης αποσβένεται σε λιγότερο από δύο χρόνια.
Μερικά ενδεικτικά παραδείγματα ετήσιας εξοικονόμησης (με βάση 4.000 ώρες λειτουργίας ετησίως):
- Ένας αεροσυμπιεστής 9 kW (SM 16) μπορεί να προσφέρει εξοικονόμηση περίπου 2.570 € ετησίως, μειώνοντας τις εκπομπές CO₂ κατά 4.671 kg.
- Ένα μεσαίο μοντέλο 45 kW (BSD 83) μπορεί να εξοικονομήσει έως και 27.110 € ετησίως, με μείωση 49.285 kg CO₂.
- Σε μεγάλες εγκαταστάσεις με αεροσυμπιεστή 250 kW (FSD 475), η εξοικονόμηση μπορεί να αγγίξει τις 136.565 € ετησίως, αποτρέποντας την έκλυση 248.274 kg CO₂.
Η ζήτηση για θέρμανση δεν περιορίζεται μόνο στους χειμερινούς μήνες. Ενώ η θέρμανση χώρων είναι εποχιακή, η ανάγκη για ζεστό νερό χρήσης ή βιομηχανικές διεργασίες υφίσταται καθ' όλη τη διάρκεια του έτους. Υπολογίζεται ότι η ενεργειακή ζήτηση για θέρμανση αντιστοιχεί σε περίπου 4.000 ώρες ετησίως, γεγονός που καθιστά την ανάκτηση θερμότητας μια σταθερή πηγή εξοικονόμησης.
Βασικές μέθοδοι ανάκτησης θερμότητας
Η αξιοποίηση της θερμότητας από αεροσυμπιεστές μπορεί να πραγματοποιηθεί με διάφορους τρόπους, ανάλογα με τις ανάγκες της εγκατάστασης. Οι δύο βασικές κατηγορίες εφαρμογών είναι η ανάκτηση θερμού αέρα και η παραγωγή ζεστού νερού.
Ανάλογα με την εφαρμογή, διατίθενται διαφορετικοί τύποι εναλλακτών:
- Πλακοειδείς εναλλάκτες (PTG): Η στάνταρ επιλογή από ανοξείδωτο χάλυβα για μέγιστη απόδοση.
- Εναλλάκτες Ασφαλείας (Fail-safe): Χρησιμοποιούνται όταν απαιτείται απόλυτη καθαρότητα του νερού, όπως στη βιομηχανία τροφίμων ή για πόσιμο νερό.
- Αυλωτοί Εναλλάκτες (Shell and tube): Ιδανικοί για περιπτώσεις όπου το νερό ψύξης είναι σκληρό ή μολυσμένο.
Θέρμανση χώρων με θερμό αέρα

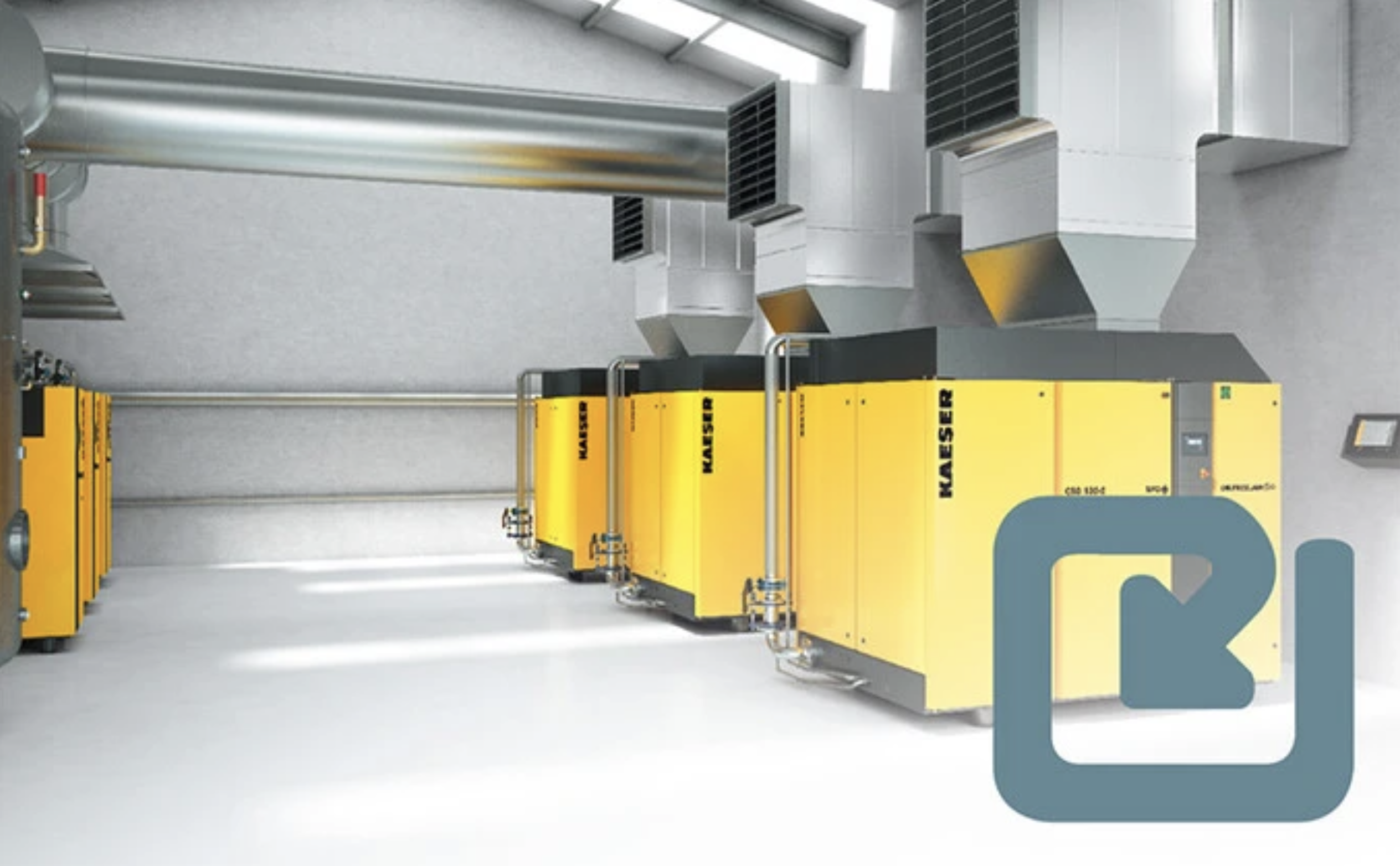

Η απλούστερη και συχνά πιο άμεση μέθοδος ανάκτησης θερμότητας είναι η αξιοποίηση του θερμού αέρα ψύξης του αεροσυμπιεστή. Στους αερόψυκτους κοχλιοφόρους συμπιεστές, ο αέρας που χρησιμοποιείται για την ψύξη του μηχανήματος θερμαίνεται σημαντικά κατά τη λειτουργία του.
Με τη χρήση ενός απλού συστήματος αεραγωγών, ο θερμός αυτός αέρας μπορεί να διοχετευθεί σε αποθήκες, εργαστήρια ή παραγωγικούς χώρους και να χρησιμοποιηθεί για θέρμανση χωρίς επιπλέον κόστος ενέργειας. Σε τέτοιες εφαρμογές, μπορεί να ανακτηθεί έως και το 96% της καταναλισκόμενης ηλεκτρικής ενέργειας με τη μορφή θερμότητας.
Το σύστημα μπορεί να εξοπλιστεί με αυτοματοποιημένα κλαπέτα αέρα, ώστε κατά τους θερινούς μήνες η θερμότητα να απομακρύνεται στο περιβάλλον και κατά τους χειμερινούς να διοχετεύεται στους χώρους που απαιτούν θέρμανση.
Παραγωγή ζεστού νερού

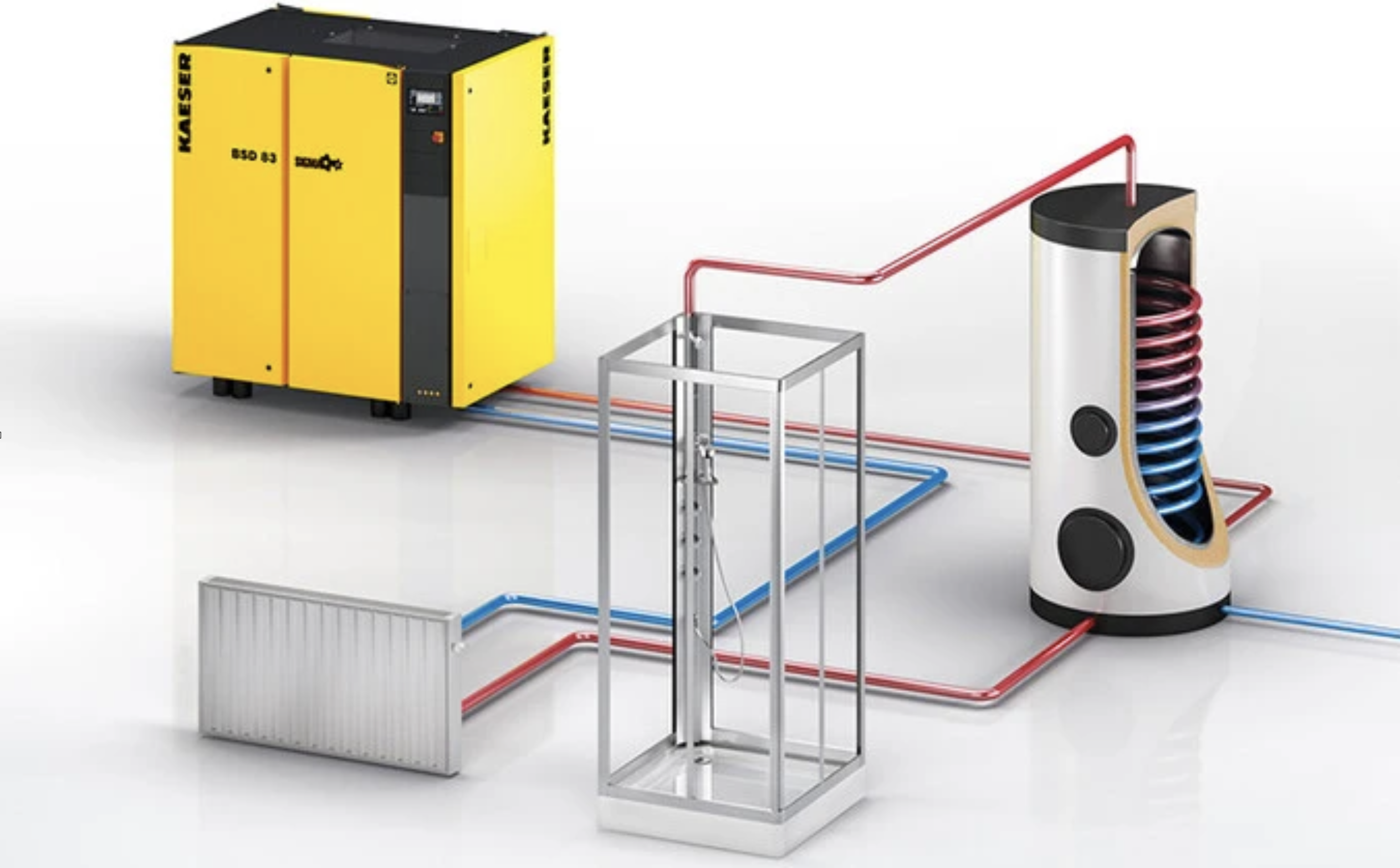

Η δεύτερη και ιδιαίτερα διαδεδομένη μέθοδος ανάκτησης θερμότητας είναι η παραγωγή ζεστού νερού μέσω εναλλακτών θερμότητας. Στην περίπτωση αυτή, η θερμότητα μεταφέρεται από το λάδι ψύξης του στοιχείου συμπίεσης σε ένα κύκλωμα νερού μέσω ειδικών εναλλακτών.
Οι εναλλάκτες αυτοί μπορεί να είναι πλακοειδείς ή τύπου σωληνωτού κελύφους, ανάλογα με την εφαρμογή και την ποιότητα του νερού. Με τη χρήση τέτοιων συστημάτων είναι δυνατή η παραγωγή ζεστού νερού θερμοκρασίας έως και 70 °C.
Το ζεστό νερό μπορεί να χρησιμοποιηθεί για πολλές διαφορετικές εφαρμογές μέσα σε μια εγκατάσταση, όπως:
- τροφοδοσία κεντρικών συστημάτων θέρμανσης
- παραγωγή ζεστού νερού χρήσης
- διεργασίες καθαρισμού ή πλύσης
- βιομηχανικές διεργασίες που απαιτούν θερμική ενέργεια
- εφαρμογές ξήρανσης ή προθέρμανσης αέρα καύσης
Σε πολλές βιομηχανίες, όπως στη βιομηχανία τροφίμων, στη χημική βιομηχανία ή στην κλωστοϋφαντουργία, η αξιοποίηση της θερμότητας από αεροσυμπιεστές μπορεί να μειώσει σημαντικά την ανάγκη για συμβατικά συστήματα θέρμανσης.
Σχεδιασμός για αξιόπιστη λειτουργία
Παρόλο που η ανάκτηση θερμότητας αποτελεί αποδοτική λύση, είναι σημαντικό το σύστημα να σχεδιάζεται σωστά ώστε να μην επηρεάζεται η αξιοπιστία του αεροσυμπιεστή. Η KAESER KOMPRESSOREN, πρωτοπόρος στα συστήματα πεπιεσμένου αέρα, προσφέρει ολοκληρωμένες λύσεις ανάκτησης θερμότητας που μετατρέπουν ένα παραπροϊόν της συμπίεσης σε ένα πολύτιμο ενεργειακό περιουσιακό στοιχείο.
Η KAESER τονίζει ότι το πρωτεύον σύστημα ψύξης του συμπιεστή δεν πρέπει ποτέ να χρησιμοποιείται ταυτόχρονα για την ανάκτηση θερμότητας χωρίς τις κατάλληλες δικλείδες ασφαλείας. Ο πιο ασφαλής τρόπος είναι η εγκατάσταση ενός πρόσθετου, δευτερεύοντος εναλλάκτη θερμότητας αποκλειστικά για την ανάκτηση. Έτσι, εάν η ζήτηση για ζεστό νερό σταματήσει, ο συμπιεστής επιστρέφει αυτόματα στο κύριο σύστημα ψύξης του (αέρα ή νερού), διασφαλίζοντας την απρόσκοπτη παροχή πεπιεσμένου αέρα. Η προσέγγιση αυτή διασφαλίζει τόσο την αξιοπιστία της εγκατάστασης όσο και τη συνεχή παροχή πεπιεσμένου αέρα στους καταναλωτές.
Η ΒΑΜΒΑΚΑΣ ΒΙΟΜΗΧΑΝΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ Α.Ε., επίσημος συνεργάτης της KAESER στην Ελλάδα με πολυετή εμπειρία στα συστήματα ανάκτησης θερμότητας, σας βοηθά να υπολογίσετε με ακρίβεια τη θερμότητα που μπορεί να ανακτηθεί μέσω ζεστού νερού, ανάλογα με τον τρόπο λειτουργίας των συμπιεστών σας. Η ανάλυση παρέχει σαφή εικόνα, σε kWh και ευρώ, του δικού σας δυναμικού εξοικονόμησης — ώστε να έχετε μια πλήρη και τεκμηριωμένη βάση για μελλοντικές αποφάσεις.
Περιβαλλοντική Βιωσιμότητα και Εταιρική Ευθύνη
Η χρήση της ανακυκλώσιμης θερμότητας συμβάλλει άμεσα στη μείωση του ανθρακικού αποτυπώματος μιας επιχείρησης. Χρησιμοποιώντας την ίδια ενέργεια δύο φορές, μειώνεται η κατανάλωση πρωτογενούς ενέργειας (πετρέλαιο, φυσικό αέριο ή ηλεκτρισμός για θέρμανση). Αυτό όχι μόνο προστατεύει το κλίμα αλλά ενισχύει και τη βιώσιμη εικόνα της εταιρίας στην αγορά.
Η ανάκτηση θερμότητας εφαρμόζεται με επιτυχία σε πολλούς κλάδους, από τη μεταλλουργία και την κλωστοϋφαντουργία έως τις εγκαταστάσεις πλυντηρίων και τα κολυμβητήρια. Η ευελιξία των συστημάτων της KAESER επιτρέπει την προσαρμογή σε διαφορετικά επίπεδα θερμοκρασίας και απαιτήσεις παροχής, ανάλογα με τις ανάγκες της εκάστοτε εφαρμογής.
Συμπέρασμα
Για τις επιχειρήσεις που χρησιμοποιούν πεπιεσμένο αέρα καθημερινά, η ανάκτηση θερμότητας αποτελεί μια από τις πιο αποδοτικές ενεργειακές επενδύσεις. Με σωστό σχεδιασμό και μία μικρή επένδυση σε ένα σύστημα KAESER, η θερμότητα που μέχρι σήμερα χανόταν μπορεί να μετατραπεί σε σημαντική πηγή εξοικονόμησης.
Για τις επιχειρήσεις που χρησιμοποιούν πεπιεσμένο αέρα σε καθημερινή βάση, η αξιοποίηση της θερμότητας των αεροσυμπιεστών μπορεί να προσφέρει τριπλό όφελος: μείωση του ενεργειακού κόστους, βελτίωση του ενεργειακού ισοζυγίου της εγκατάστασης και ουσιαστική συμβολή στη μείωση του περιβαλλοντικού αποτυπώματος.
Σε μια εποχή όπου η βιωσιμότητα και η ενεργειακή αποδοτικότητα αποτελούν βασικούς πυλώνες της βιομηχανικής στρατηγικής, η ανάκτηση θερμότητας από αεροσυμπιεστές δεν είναι απλώς μια τεχνική επιλογή. Είναι μια έξυπνη επένδυση που μετατρέπει την κατανάλωση ενέργειας σε πραγματική αξία για την επιχείρηση.
Το δίκτυο υποκαταστημάτων μας (Πειραιάς, Κορωπί, Πάτρα, Λάρισα, Θεσσαλονίκη) και το Service Center στον Ταύρο διασφαλίζουν άμεση εξυπηρέτηση σε όλη την Ελλάδα.
Επικοινωνήστε σήμερα με τη ΒΑΜΒΑΚΑΣ ΒΙΟΜΗΧΑΝΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ Α.Ε. και αφήστε τους ειδικούς της KAESER να σχεδιάσουν το ιδανικό σύστημα διαχείρισης συμπυκνωμάτων για τη δική σας μονάδα.
