Πόσο σωστό είναι το αεροστάσιό σας; – Επιλογή κατάλληλου ξηραντή (Μέρος 5)

Γιατί πρέπει να ξηραίνουμε τον πεπιεσμένο αέρα;

Ο ατμοσφαιρικός αέρας περιέχει πάντα υγρασία. Αυτό από μόνο του δεν αποτελεί πρόβλημα, γίνεται όμως κρίσιμο τη στιγμή που ο αέρας κατά τη συμπίεση στον αεροσυμπιεστή θερμαίνεται. Όταν στη συνέχεια ψύχεται, οι υδρατμοί που περιέχει μετατρέπονται σε νερό. Το νερό αυτό δεν εξαφανίζεται από το σύστημα, αλλά κυκλοφορεί μαζί με τον πεπιεσμένο αέρα, δημιουργώντας μια αλυσίδα προβλημάτων που επηρεάζουν άμεσα την αξιοπιστία και το κόστος λειτουργίας της εγκατάστασης.

Η παρουσία υγρασίας στον πεπιεσμένο αέρα οδηγεί συνήθως σε:

• διάβρωση σωληνώσεων και εξοπλισμού,
• φθορά πνευματικών εργαλείων, βαλβίδων και κυλίνδρων,
• δυσλειτουργίες σε αυτοματισμούς και όργανα ελέγχου,
• επιμολύνσεις όταν έρχεται σε επαφή με το τελικό προϊόν,
• αυξημένο κόστος συντήρησης και απρόβλεπτο downtime.

Με άλλα λόγια, η υγρασία μετατρέπει τον πεπιεσμένο αέρα από αξιόπιστο ενεργειακό μέσο σε πηγή αστάθειας και κόστους.

Πρακτικό παράδειγμα

Ένας αεροσυμπιεστής παροχής 5 m³/min, που λειτουργεί σε θερμοκρασία περιβάλλοντος 20 °C και σχετική υγρασία 65%, σε μία οκτάωρη βάρδια θα συμπιέσει περίπου 2.400 m³ αέρα. Σε αυτές τις συνθήκες, ο ατμοσφαιρικός αέρας περιέχει περίπου 11 g υδρατμών ανά κυβικό μέτρο. Αυτό σημαίνει ότι μέσα σε μία μόνο βάρδια δημιουργούνται πάνω από 25 λίτρα νερού. Αν αυτό το νερό δεν αφαιρεθεί αποτελεσματικά, θα καταλήξει στο δίκτυο, στα εργαλεία και τελικά στην παραγωγή.

Η ξήρανση του πεπιεσμένου αέρα, επομένως, δεν είναι θέμα «καλύτερης ποιότητας» ή πολυτέλειας. Είναι βασική προϋπόθεση για τη διαθεσιμότητα, την αξιοπιστία και το συνολικό κόστος ιδιοκτησίας (TCO) ενός συστήματος πεπιεσμένου αέρα.

Τι είναι το σημείο δρόσου και γιατί μας ενδιαφέρει

Για να περιγράψουμε πόσο ξηρός είναι ο πεπιεσμένος αέρας, χρησιμοποιούμε την έννοια του σημείου δρόσου υπό πίεση (Pressure Dew Point – PDP). Το σημείο δρόσου είναι η θερμοκρασία στην οποία ο πεπιεσμένος αέρας φτάνει σε κορεσμό και αρχίζει να σχηματίζει σταγονίδια, για μια δεδομένη πίεση λειτουργίας.

Όσο χαμηλότερο είναι το σημείο δρόσου, τόσο μικρότερη είναι η περιεκτικότητα του αέρα σε υγρασία. Για παράδειγμα, σημείο δρόσου +3 °C σημαίνει ότι δε θα σχηματιστεί συμπύκνωμα, εφόσον η θερμοκρασία του δικτύου παραμένει πάνω από τους +3 °C. Αν η θερμοκρασία πέσει χαμηλότερα, το νερό θα εμφανιστεί μέσα στις σωληνώσεις.

Αυτός είναι και ο λόγος που διαφορετικές εφαρμογές απαιτούν διαφορετικά επίπεδα ξήρανσης. Για τη μεγάλη πλειονότητα των βιομηχανικών χρήσεων, ένα σημείο δρόσου +3 °C είναι απολύτως επαρκές. Χαμηλότερα σημεία δρόσου απαιτούνται μόνο σε πιο απαιτητικές και εξειδικευμένες εφαρμογές ή σε περιβάλλοντα με χαμηλές θερμοκρασίες.

Ξηραντές ψυκτικού τύπου: η έξυπνη επιλογή για τη μεγάλη πλειονότητα

Οι ξηραντές ψυκτικού τύπου αποτελούν τη βασική και πιο διαδεδομένη λύση ξήρανσης πεπιεσμένου αέρα. Δεν είναι τυχαίο ότι καλύπτουν περίπου το 80% των βιομηχανικών εφαρμογών. Ο λόγος είναι απλός: συνδυάζουν αξιόπιστη λειτουργία, χαμηλή ενεργειακή κατανάλωση και περιορισμένες απαιτήσεις συντήρησης.

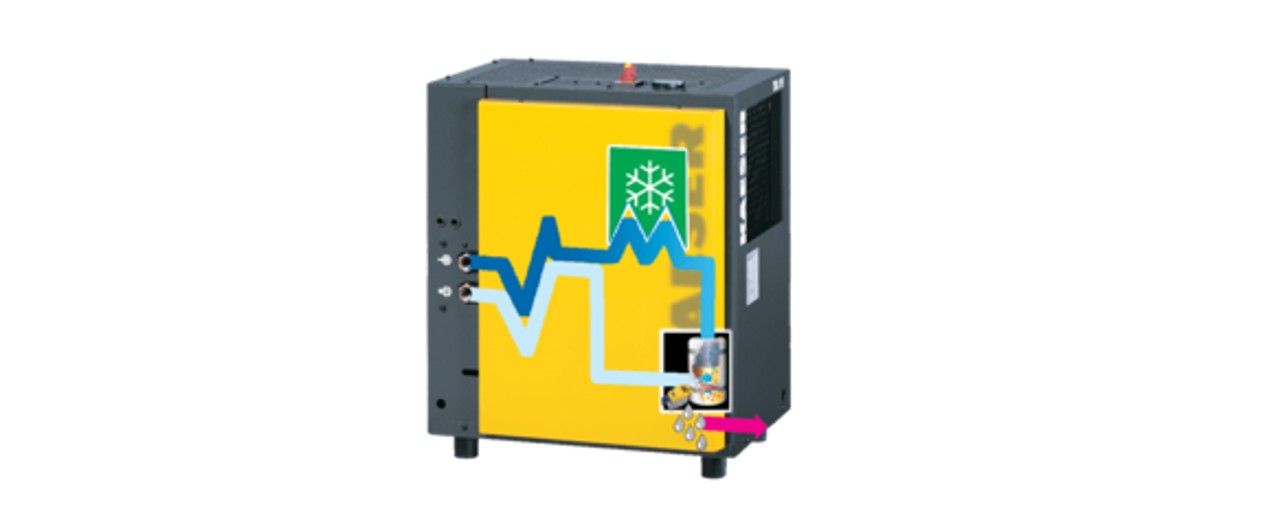

Η αρχή λειτουργίας τους είναι απλή και αποτελεσματική. Ο πεπιεσμένος αέρας εισέρχεται στον ξηραντή σε υψηλή θερμοκρασία και οδηγείται σε έναν εναλλάκτη θερμότητας, όπου ψύχεται περίπου στους +3 °C. Σε αυτή τη θερμοκρασία, οι υδρατμοί συμπυκνώνονται σε νερό. Το νερό απομακρύνεται μέσω αυτόματης αποστράγγισης, ενώ ο ξηρός πλέον αέρας επαναθερμαίνεται ελαφρώς πριν εισέλθει στο δίκτυο, ώστε να μειωθεί ο κίνδυνος νέας συμπύκνωσης.

Το αποτέλεσμα είναι:

• σταθερό σημείο δρόσου,
• προστασία του δικτύου και του εξοπλισμού,
• χαμηλό και προβλέψιμο κόστος λειτουργίας.

Από ενεργειακής πλευράς, οι ξηραντές ψυκτικού τύπου είναι ιδιαίτερα αποδοτικοί, καθώς η κατανάλωσή τους αντιστοιχεί συνήθως μόλις στο 2–3% της ισχύος του αεροσυμπιεστή. Αυτό τους καθιστά τη βέλτιστη λύση για εφαρμογές γενικής βιομηχανικής χρήσης.

Η λεπτομέρεια που κάνει τη διαφορά: ενεργειακός έλεγχος

Οι σύγχρονοι ψυκτικοί ξηραντές με έλεγχο διακοπτόμενης λειτουργίας (cycling control) δεν λειτουργούν διαρκώς στο 100%, αλλά προσαρμόζουν τη λειτουργία τους στη ζήτηση, αποφεύγοντας άσκοπη κατανάλωση σε μερικά φορτία.

Στην πράξη, ο ξηραντής ψύχει τον πεπιεσμένο αέρα μέχρι το επιθυμητό σημείο δρόσου και στη συνέχεια αποθηκεύει “ψύξη” είτε με τη μορφή θερμικής μάζας είτε μέσω ελεγχόμενης διακοπής του ψυκτικού κυκλώματος. Όταν η θερμοκρασία και το σημείο δρόσου παραμένουν εντός ορίων, ο συμπιεστής ψύξης απενεργοποιείται. Μόνο όταν αυξηθεί το φορτίο ή η θερμοκρασία εισόδου, το σύστημα επανεκκινεί. Το αποτέλεσμα είναι λιγότερες ώρες λειτουργίας του ψυκτικού συμπιεστή, μικρότερη φθορά και σημαντικά χαμηλότερη κατανάλωση ενέργειας.

Στην εταιρεία ΒΑΜΒΑΚΑΣ ΒΙΟΜΗΧΑΝΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ Α.Ε. διαθέτουμε σύγχρονες λύσεις ξηραντών ψυκτικού τύπου με cycling control, σχεδιασμένες για μέγιστη ενεργειακή αποδοτικότητα και σταθερή ποιότητα αέρα. Χαρακτηριστικό παράδειγμα αποτελούν οι ξηραντές θερμικής μάζας (thermal mass) της KAESER, όπου η ψύξη αποθηκεύεται σε ειδική θερμική μάζα που λειτουργεί ως ενεργειακός συσσωρευτής (buffer), εξασφαλίζοντας απόλυτα σταθερό σημείο δρόσου ακόμη και σε απότομες μεταβολές φορτίου, ενώ ο ψυκτικός συμπιεστής ενεργοποιείται μόνο όταν είναι πραγματικά απαραίτητο. Αντίστοιχα, οι σύγχρονοι ψυκτικοί ξηραντές της PARKER με cycling control αξιοποιούν έξυπνους ελέγχους και αισθητήρες θερμοκρασίας/σημείου δρόσου, ώστε το ψυκτικό κύκλωμα να λειτουργεί αποκλειστικά βάσει της πραγματικής ζήτησης, μειώνοντας δραστικά την κατανάλωση ενέργειας σε εφαρμογές με μεταβαλλόμενο φορτίο.

Παράδειγμα σωστής διαστασιολόγησης ξηραντή ψυκτικού τύπου

Ένα από τα συχνότερα λάθη στην πράξη είναι η επιλογή ξηραντή αποκλειστικά βάσει της ονομαστικής παροχής του συμπιεστή, χωρίς να λαμβάνονται υπόψη οι πραγματικές συνθήκες λειτουργίας. Στην πραγματικότητα, η απόδοση ενός ξηραντή επηρεάζεται σημαντικά από:

• τη θερμοκρασία περιβάλλοντος,
• τη θερμοκρασία εισόδου του πεπιεσμένου αέρα,
• την πίεση λειτουργίας.

Οι περισσότεροι κατασκευαστές δηλώνουν την ονομαστική παροχή των ξηραντών τους σε «ιδανικές» συνθήκες, συνήθως γύρω στους 25 °C. Όταν όμως η θερμοκρασία περιβάλλοντος και η θερμοκρασία εισόδου ανεβαίνει, η πραγματική ικανότητα ξήρανσης μειώνεται αισθητά.

Ας δούμε ένα ρεαλιστικό παράδειγμα. Έχουμε έναν αεροσυμπιεστή παροχής 5 m³/min που λειτουργεί στα 8 bar(g). Η θερμοκρασία περιβάλλοντος είναι 35 °C και η θερμοκρασία εισόδου του αέρα στον ξηραντή φτάνει τους 45 °C. Το επιθυμητό σημείο δρόσου είναι +3 °C. Αν επιλεγεί ξηραντής ονομαστικής παροχής 5 m³/min, υπάρχει σοβαρό ενδεχόμενο να μην επιτυγχάνεται το επιθυμητό σημείο δρόσου, ιδιαίτερα τους θερινούς μήνες.

Στην πράξη, η ενδεδειγμένη προσέγγιση είναι η επιλογή ξηραντή μεγαλύτερης ονομαστικής ικανότητας, ώστε να καλύπτονται με ασφάλεια οι δυσμενέστερες συνθήκες λειτουργίας. Για τον σκοπό αυτό χρησιμοποιούνται εξειδικευμένοι πίνακες συντελεστών διόρθωσης, οι οποίοι προσαρμόζουν την επιλογή του ξηραντή στις πραγματικές συνθήκες και απαιτήσεις κάθε εφαρμογής. Οι πίνακες αυτοί δίνονται από τους εκάστοτε κατασκευαστές. Ένα τυπικό παράδειγμα είναι ο παρακάτω:

Διορθωτικός συντελεστής για θερμοκρασία περιβάλλοντος

Διορθωτικός συντελεστής για θερμοκρασία εισόδου

Διορθωτικός συντελεστής για πίεση εισόδου

Διορθωτικός συντελεστής για σημείο δρόσου

Για το παραπάνω παράδειγμα, λοιπόν, η πραγματική διάσταση του ξηραντή διαμορφώνεται ως εξής: 5m3/min x 1,09 x 1,61 x 0,93 x 1,00 = 8,16 m3/min

Η εν λόγω «φαινομενική» υπερδιαστασιολόγηση δεν συνιστά σπατάλη, αλλά συνειδητή στρατηγική επιλογή και επένδυση στη λειτουργική σταθερότητα, στην αξιοπιστία της εγκατάστασης και στη μακροχρόνια προστασία ολόκληρου του συστήματος πεπιεσμένου αέρα.

Προσροφητικοί ξηραντές ψυχρής αναγέννησης: όταν το +3 °C δεν αρκεί

Οι ξηραντές ψυκτικού τύπου καλύπτουν με επιτυχία τη μεγάλη πλειονότητα των βιομηχανικών εφαρμογών. Υπάρχουν όμως περιπτώσεις όπου ένα σημείο δρόσου της τάξης των +3 °C δεν επαρκεί. Σε αυτές τις εφαρμογές, ακόμη και πολύ μικρές ποσότητες υγρασίας μπορούν να προκαλέσουν προβλήματα στη διεργασία, στη λειτουργία του εξοπλισμού ή στην ποιότητα του τελικού προϊόντος.

Τέτοιες περιπτώσεις συναντώνται, για παράδειγμα, σε φαρμακοβιομηχανίες, σε βιομηχανίες τροφίμων/ποτών, σε όργανα ακριβείας και συστήματα αυτοματισμού, αλλά και σε εγκαταστάσεις που λειτουργούν σε χαμηλές θερμοκρασίες περιβάλλοντος,. Όταν λοιπόν το +3 °C δεν προσφέρει επαρκές περιθώριο ασφάλειας, η λύση δεν είναι ένας «ισχυρότερος» ψυκτικός ξηραντής, αλλά μια διαφορετική τεχνολογία.

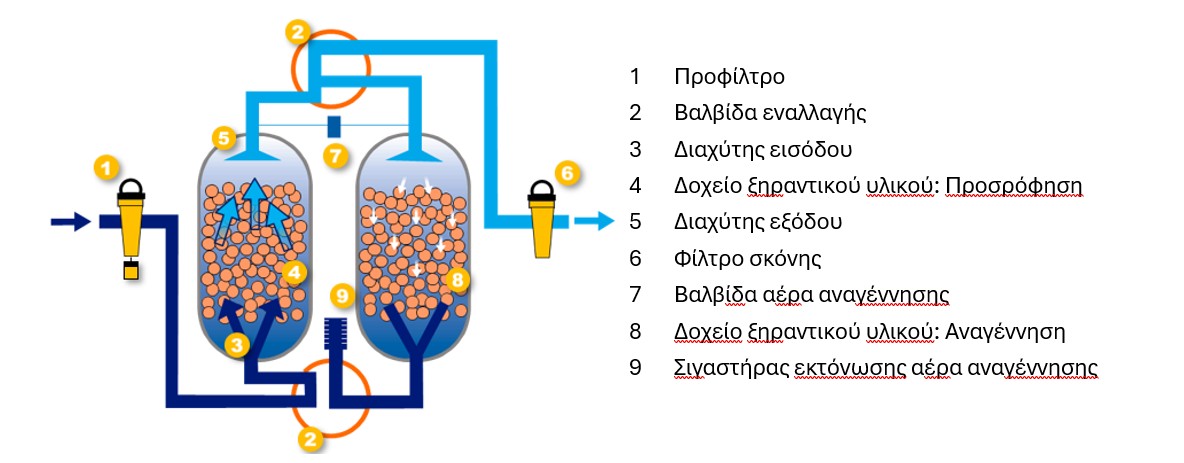

Σε αυτό το σημείο έρχονται οι προσροφητικοί ξηραντές ψυχρής αναγέννησης, γνωστοί διεθνώς ως heatless desiccant dryers. Η λειτουργία τους βασίζεται στη χρήση υλικού προσρόφησης (desiccant), το οποίο δεσμεύει την υγρασία από τον πεπιεσμένο αέρα. Συνήθως πρόκειται για συστήματα δύο δοχείων που λειτουργούν εναλλάξ: το ένα δοχείο ξηραίνει τον αέρα, ενώ το δεύτερο αναγεννάται.

Η αναγέννηση του υλικού γίνεται χωρίς εξωτερική παροχή θερμότητας. Ένα μέρος του ήδη ξηρού πεπιεσμένου αέρα εκτρέπεται, εκτονώνεται σε χαμηλή πίεση και χρησιμοποιείται για να απομακρύνει την υγρασία από το υλικό προσρόφησης. Στη συνέχεια, οι ρόλοι των δοχείων εναλλάσσονται και ο κύκλος συνεχίζεται. Με αυτόν τον τρόπο επιτυγχάνονται πολύ χαμηλά και σταθερά σημεία δρόσου, της τάξης των -40 °C και σε πιο απαιτητικές εφαρμογές, ακόμη και των -70 °C.

Ωστόσο, αυτή η υψηλή ποιότητα αέρα έχει και το αντίστοιχο τίμημα. Η χρήση αέρα αναγέννησης (purge air) για την αναγέννηση του προσροφητικού υλικού συνεπάγεται απώλεια πεπιεσμένου αέρα, συνήθως της τάξης του 15% της συνολικής παροχής. Αυτό μεταφράζεται σε αυξημένο ενεργειακό κόστος σε σύγκριση με τους ξηραντές ψυκτικού τύπου. Για τον λόγο αυτό, οι προσροφητικοί ξηραντές ψυχρής αναγέννησης δεν αποτελούν «αναβάθμιση» των ψυκτικών ξηραντών, αλλά διαφορετικό εργαλείο για διαφορετική ανάγκη, το οποίο πρέπει να επιλέγεται όταν το απαιτεί η εφαρμογή.

Το βασικό πλεονέκτημα αυτής της τεχνολογίας είναι η εξαιρετικά υψηλή ποιότητα αέρα που προσφέρει. Οι προσροφητικοί ξηραντές ψυχρής αναγέννησης αποτελούν συχνά μονόδρομο σε κρίσιμες εφαρμογές, όπου η παρουσία υγρασίας δεν είναι αποδεκτή σε καμία περίπτωση. Παράλληλα, εξασφαλίζουν σταθερή απόδοση ανεξαρτήτως θερμοκρασίας περιβάλλοντος, κάτι που δεν μπορεί να προσφέρει ένας ψυκτικός ξηραντής.

Προσροφητικοί ξηραντές θερμής αναγέννησης

Σε ακόμη πιο απαιτητικές ή μεγάλες εγκαταστάσεις συναντώνται οι προσροφητικοί ξηραντές θερμής αναγέννησης. Σε αυτή την κατηγορία, η αναγέννηση του προσροφητικού υλικού γίνεται με τη χρήση εξωτερικής θερμότητας, είτε ηλεκτρικής είτε μέσω θερμού αέρα. Με αυτόν τον τρόπο μειώνεται σημαντικά, ή και μηδενίζεται, η ανάγκη για αέρα αναγέννησης, βελτιώνοντας το ενεργειακό ισοζύγιο του συστήματος.

Συμπέρασμα

Η ξήρανση του πεπιεσμένου αέρα είναι αναπόσπαστο μέρος ενός σωστά σχεδιασμένου συστήματος και όχι ένα δευτερεύον εξάρτημα. Οι ξηραντές ψυκτικού τύπου, όταν επιλέγονται και διαστασιολογούνται σωστά, προσφέρουν τον ιδανικό συνδυασμό ποιότητας αέρα, ενεργειακής αποδοτικότητας και χαμηλού κόστους λειτουργίας. Γι’ αυτό και αποτελούν, δικαίως, την έξυπνη επιλογή για τη μεγάλη πλειονότητα των βιομηχανικών εφαρμογών πεπιεσμένου αέρα.

Οι λύσεις θερμής αναγέννησης έχουν νόημα κυρίως σε εγκαταστάσεις με μεγάλες παροχές πεπιεσμένου αέρα, όταν απαιτείται πολύ χαμηλό σημείο δρόσου σε συνδυασμό με βελτιστοποιημένη ενεργειακή απόδοση, και όταν υπάρχει ώριμος ενεργειακός σχεδιασμός. Παρά τα πλεονεκτήματά τους, συνοδεύονται από υψηλότερο αρχικό κόστος, αυξημένη πολυπλοκότητα και συγκεκριμένες απαιτήσεις εγκατάστασης και συντήρησης. Γι’ αυτό και αποτελούν λύση εξειδικευμένων εφαρμογών και όχι γενικής χρήσης.

Στην ΒΑΜΒΑΚΑΣ ΒΙΟΜΗΧΑΝΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ Α.Ε. αντιμετωπίζουμε τον ξηραντή όχι ως μεμονωμένο προϊόν, αλλά ως κομβικό στοιχείο ενός ολοκληρωμένου συστήματος πεπιεσμένου αέρα. Με τεκμηριωμένη μελέτη, σωστή επιλογή και μακροπρόθεσμη προσέγγιση, ο πεπιεσμένος αέρας μετατρέπεται από κόστος σε ανταγωνιστικό πλεονέκτημα.
